Integration statt Ersatz

Blockchain wird nicht als Ersatz,
sondern als Erweiterung bestehender Systeme eingesetzt.

Bestehende Systeme (heute)

  • ERP- und MES-Systeme
  • Zentrale Datenhaltung
  • Etablierte Prozesse

👉Bleiben bestehen und führend

Ergänzung durch Blockchain

  • Gemeinsame Datenbasis
  • Nachweisbarkeit von Ereignissen
  • Vertrauen zwischen Unternehmen

Kernfrage:
Wie wird Blockchain sinnvoll in bestehende Systeme integriert?

Grundprinzip der Systemintegration

Die Integration folgt einem klaren Architekturprinzip:

  • Bestehende Systeme bleiben führend
  • Blockchain wird zusätzlich angebunden
  • Nur ausgewählte Daten werden übertragen

Ziel ist es, keine bestehenden Prozesse zu stören,
sondern sie gezielt zu erweitern.

Typischer Ablauf:

  1. Ereignis im bestehenden System
  2. Relevante Daten werden extrahiert
  3. Übertragung über Schnittstelle
  4. Speicherung in der Blockchain

Wichtig:
Nicht alle Daten werden übertragen, sondern nur prüfungsrelevante Informationen.

Quizfragen

Wie wird Blockchain in bestehende Systeme eingesetzt?

  • Als langfristiger Ersatz für zentrale Systeme wie ERP
  • Als Erweiterung bestehender Systeme
  • Als paralleles System mit eigener Prozesslogik
  • Als unabhängige Datenplattform ohne Systemkopplung

Quizfragen

Welche Daten werden typischerweise in die Blockchain übertragen?

  • Alle transaktionsbezogenen Daten zur vollständigen Nachbildung
  • Alle Daten mit Bezug zu mehreren Unternehmen
  • Nur ausgewählte, prüfungsrelevante Informationen
  • Vollständige Prozessdaten zur späteren Analyse

Integrationsarchitektur

Die Integration erfolgt typischerweise in drei Schichten:

1. Anwendungsebene

  • ERP-Systeme
  • MES-Systeme
  • Bestehende Datenbanken

Diese Systeme erzeugen und verarbeiten die operativen Daten.

2. Integrationsschicht

  • APIs
  • Middleware
  • Event-Streaming

Verbindet bestehende Systeme mit der Blockchain.

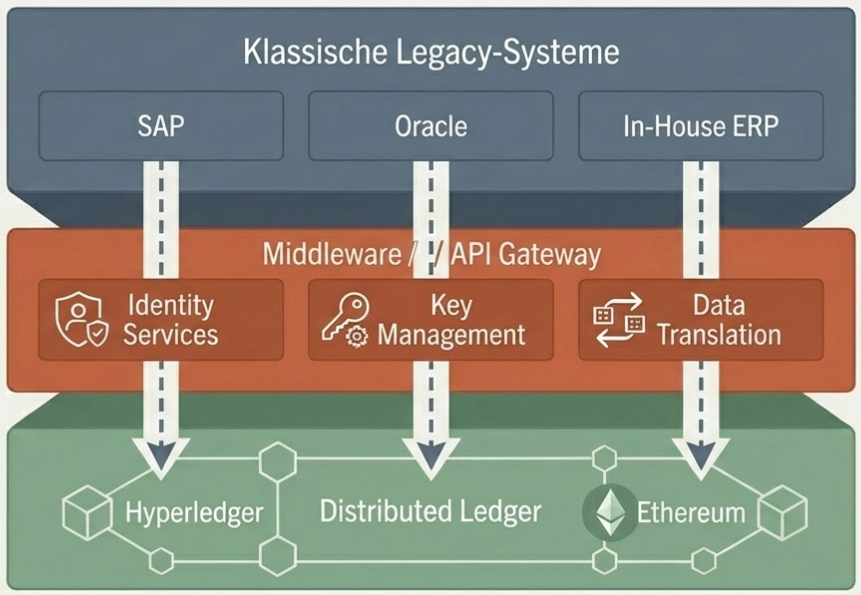

images/Integration/Middleware_APIs.png
Middleware & APIs als Brücke zur Blockchain

Integrationsarchitektur

Die Integration erfolgt typischerweise in drei Schichten:

3. Blockchain

Die Blockchain übernimmt keine operative Steuerung,
sondern eine ergänzende Funktion:

  • Speicherung von Nachweisen
  • Dokumentation von Ereignissen
  • Gemeinsame Datenbasis für Partner
  • Synchronisation zwischen mehreren Parteien

Sie dient als vertrauenswürdige Referenz, nicht als Hauptdatenbank.

images/Integration/Middleware_APIs.png
Middleware & APIs als Brücke zur Blockchain

Interoperabilität & Standards

Integration bedeutet nicht nur Anbindung, sondern auch Zusammenarbeit zwischen Systemen.

Wichtige Aspekte:

  • Einheitliche Datenformate
  • Abstimmung zwischen Unternehmen
  • Kompatibilität verschiedener Systeme
images/Integration/Middleware_APIs.png
Middleware & APIs als Brücke zur Blockchain

Ziel ist ein gemeinsames Verständnis der Daten über Systemgrenzen hinweg.

Quizfrage

Was ist Teil der Integrationsschicht?

  • Zentrale Datenbanken
  • ERP-Module zur Prozesssteuerung
  • Benutzeroberflächen für Endanwender
  • APIs und Middleware

Zusammenarbeit zwischen Unternehmen

Mehrere Unternehmen greifen auf dieselbe Blockchain zu.

Integration ermöglicht:

  • Einheitlichen Datenstand
  • Gemeinsame Nachweise
  • Reduzierung von Abstimmungsaufwand

Jedes Unternehmen behält dabei seine eigenen Systeme.

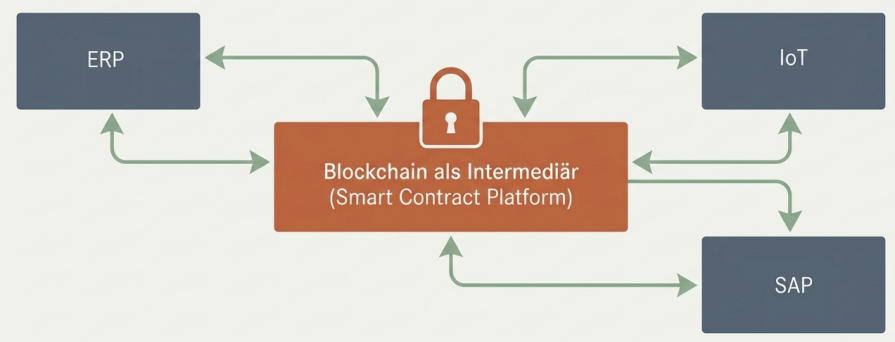

images/Integration/BC-System.png
Blockchain als Intermediär

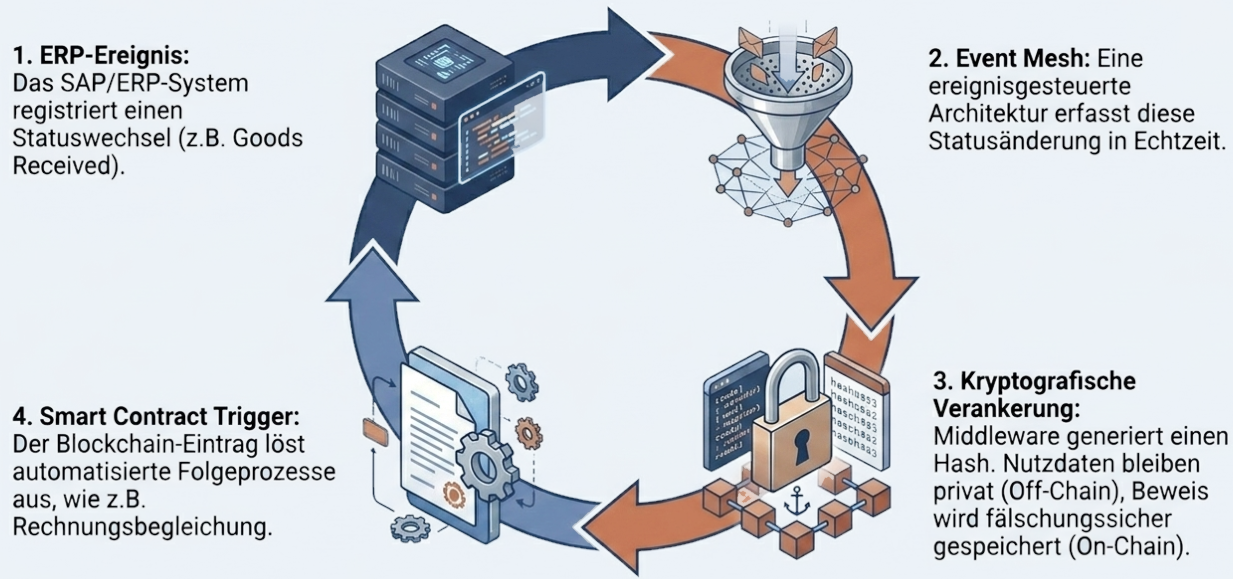

On-Chain vs. Off-Chain Speicherung

On-Chain

  • Nachweise
  • Zeitstempel
  • Hashwerte
images/Integration/OffChainVSOnChain.png

Off-Chain

  • Detaildaten
  • Dokumente
  • Produktionsinformationen
  • Skalierung durch Auslagerung großer Datenmengen

Geringe Datenmenge, hohe Sicherheit

Verbleiben in bestehenden Systemen

Beide Ebenen sind über Referenzen miteinander verknüpft.

Quizfrage

Ordnen Sie die Daten ihren jeweiligen Speicherorten zu.

Nachweise
Zeitstempel
Hashwerte
Detaildaten
Dokumente
Produktionsinformationen
On-Chain
Off-Chain

Vorteile & Herausforderungen der Integration

  • Gemeinsame, unveränderbare Datenbasis
  • Weniger manuelle Abstimmung
  • Höhere Transparenz über Unternehmensgrenzen hinweg
  • Nachvollziehbarkeit von Prozessen
  • Entwicklung und Pflege von Schnittstellen
  • Abstimmung zwischen beteiligten Unternehmen
  • Auswahl der richtigen Daten
  • Integration in bestehende Prozesse

Integration ist herausfordernd, schafft aber langfristig Mehrwert durch bessere Prozesse, stärkere Vernetzung und höhere Transparenz.

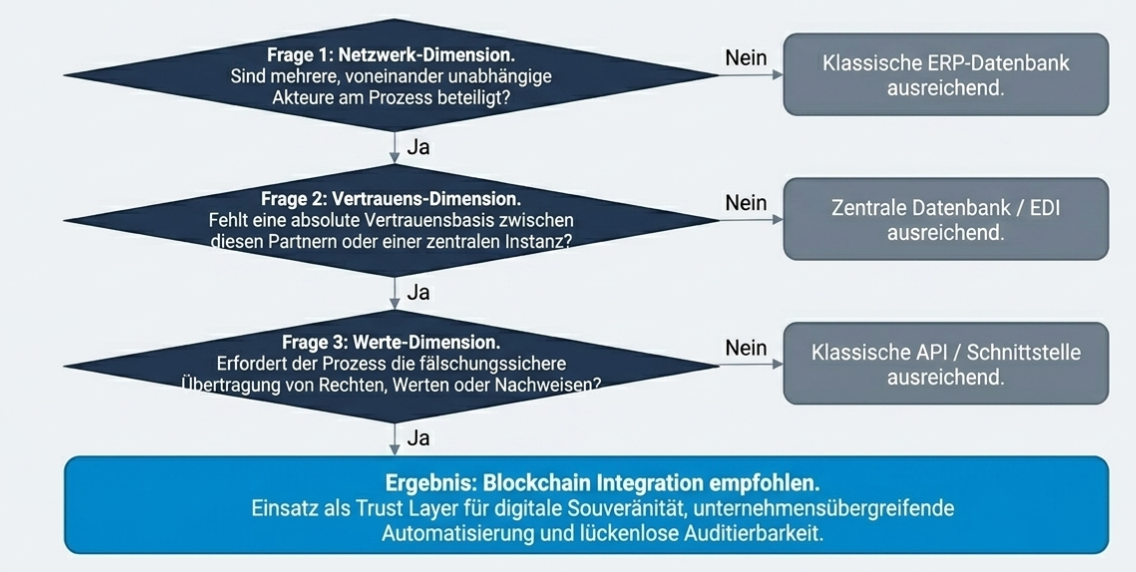

Wann lohnt sich Blockchain?

Integration ist besonders sinnvoll, wenn:

  • mehrere Unternehmen beteiligt sind
  • Vertrauen nicht selbstverständlich ist
  • Prozesse nachvollziehbar sein müssen
  • viele Abstimmungen erforderlich sind
images/Integration/BC-MW.png

Der Mehrwert entsteht dort, wo Systemgrenzen und fehlendes Vertrauen zusammenkommen.

Quellen

Kumar, S.; Lim, W. M.; Sivarajah, U.; Kaur, J., 2023 – Artificial Intelligence and Blockchain Integration in Business: Trends from a Bibliometric-Content Analysis

Casino, F.; Dasaklis, T. K.; Patsakis, C., 2019 – A Systematic Literature Review of Blockchain-Based Applications: Current Status, Classification and Open Issues

Chen, X.; He, S.; Sun, L.; Zheng, Y.; Wu, C. Q., 2024 – A Survey of Consortium Blockchain and Its Applications
